Dugattyú impulzusszelep
A Qingdao Star Machine V1614718 dugattyús impulzusszelepet biztosít, a membrán elektromágneses impulzusszelepén és a dugattyú mechanizmusának kialakításán alapul, beágyazott szerkezetet alkalmazva, erősebb fújási teljesítménygel és hosszabb élettartammal. Alapvető jellemzői a következők:
Szerkezeti jellemzők
Elektromágneses pilótafejből, dugattyúból és szeleptestből áll, a dugattyú hátsó kamra területe nagyobb, mint az első kamra, és a pneumatikus erő biztosítja az érzékeny záró állapotot.
A gumi membrán és a nyomásrugó törlése, a nagy szilárdságú dugattyúszerkezet használata jelentősen javítja a tartósságot.
A dugattyú impulzusszelepének működési elve két szakaszra oszlik:
Fújó állapot: Miután az elektromos vezérlő beismerte a jelet, az elektromágneses pilótafej kinyitja a kirakodási lyukat, és a dugattyú elülső kamrájában lévő nyomásgáz felemeli a dugattyút és kinyitja a fújó csatornát.
Zárt állapot: Miután a jel eltűnik, a kirakodó lyuk le van zárva, a dugattyú hátsó kamrájában lévő gáznyomás nyomja a dugattyút, hogy visszaálljon, és a csatorna zárva van.
Műszaki színvonal
Munkanyomás: 0,2 ~ 0,6mPa
Feszültség specifikáció: DC24V vagy AC220V/50Hz
Védelmi fokozat: IP65
Működési közeg: Tiszta levegő
Használható hőmérséklet: szobahőmérséklet -típus -25 ~ 85 ℃, magas hőmérséklet -típus -25 ~ 230 ℃.
Életszakasz: 1 millió alkalommal
A dugattyú impulzusszelepének telepítési specifikációja
Találási követelmények: A menetes csatlakozást PTFE nyersanyagszalaggal vagy szál tömítőanyaggal kell kitölteni, és a levegő elosztó dobozának kombinált felületének sima és tisztanak kell lennie.
Levegőforrás -feldolgozás: A levegő elosztó dobozának levegő bemeneti csőjét szűrővel és szabályozóval kell felszerelni, és az alját leeresztő szeleppel kell felszerelni, hogy a sűrített levegő száraz és mentes legyen.
Feldolgozási pontosság: A légcsomag -telepítés vége a 2. ábra feldolgozása szerint, annak biztosítása érdekében, hogy a mérettűrés és a felületi érdesség.
Tisztítási követelmények: A légzsákot és a fúrópipát a beépítés előtt alaposan meg kell tisztítani, hogy elkerüljék a maradék törmeléket.
Kapcsolat
A kerek elosztóval történő telepítéskor a méreteknek a 3. ábra szerint kell lennie, hogy biztosítsák a kapcsolat illesztését (például φ150/φ120 rekesz).

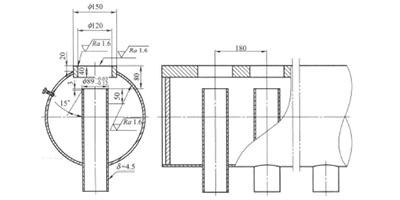

Az elosztócsatlakozás megmunkálási diagramja (2. ábra) Megadja a kulcsméreteket: 180 mm teljes szélesség, 15 ° Chamfer, δ = 4,5 mm falvastagság.
Külső dimenziók

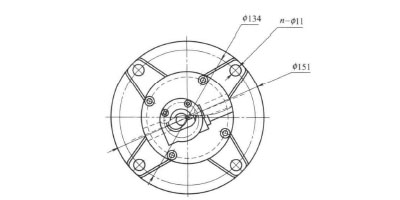

A 3 hüvelykes dugattyú impulzusszelep külső méreteit a 3. ábra mutatja, olyan kulcsfontosságú paraméterekkel, mint például a teljes hossza 134 mm és a φ151 mm-es rögzítő lyukak.
Kompakt kialakítással és rugalmas fúvócső -elrendezéssel a szelep alkalmas az ipari por eltávolító rendszerben a nagy hatékonyságú hamu -tisztítás igényéhez. A dugattyús szerkezet és az elektromágneses vezérlés optimalizálásával gyors választ és stabil működést ér el, és megfelel az export termékek megbízhatóságának és pontosságának szigorú követelményeinek.
Termékek
- View as
Optipow 135 dugattyús impulzusszelep
Optipow135 dugattyús impulzusszelep: membránmentes kialakítás, hosszú élettartam, kompakt telepítés, ideális ipari portisztító és szűrőrendszerekhez.
Olvass továbbKérdés küldése
Optipow 105 dugattyús impulzusszelep
Az Optipow 105 dugattyús impulzusszelep az ipari porgyűjtő rendszerek fontos része. A dugattyús kialakításnak köszönhetően a membránszelepeknél gyorsabb reakcióidőt, kompakt szerkezetet és nagy kopásállóságot kínál. Akár 6 bar nyomáson működik, és a porgyűjtők széles választékával kompatibilis.
Olvass továbbKérdés küldése
Dugattyús membránvezérlő szelep
A Qingdao Star Machine nagykereskedelme a dugattyús membránvezérlő szelepet a zsák porgyűjtő hamu tisztítására használják. Biztos lehet benne, hogy gyárunkból vásárol dugattyús membránvezérlő szelepet.
Olvass továbbKérdés küldése
Megbízható dugattyús membránszelep
A megbízható dugattyús membránszelep alkalmazási köre széles körben használható, és számos iparágban használható, mint például a gyógyszeripar, a hőenergia, a műtrágya stb. A Qingdao Star Machine a professzionális gyártó, szeretnénk Önnek kiváló minőségű, megbízható dugattyús membránszelepet kínálni.
Olvass továbbKérdés küldése
Nagy hatékonyságú dugattyús membránszelep
A legmodernebb technológiával és strapabíró anyagokkal tervezett nagy hatékonyságú dugattyús membránszelep megoldja a legkritikusabb problémákat a mérnökök, kezelők és karbantartó csapatok számára az iparágakban.
Olvass továbbKérdés küldése

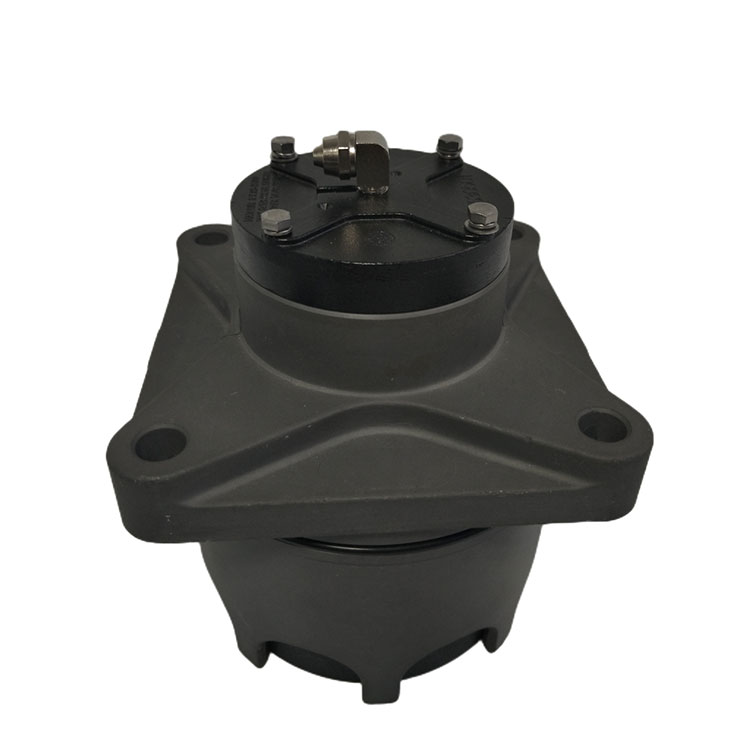

DN100 Optipow típusú szelep szerelvény Parkerrel
Qingdao Star Machine Technology Co., Ltd. a poreltávolító DN100 Optipow típusú szelepek professzionális gyártója Parker szerelvényekkel. Több mint 20 éves tapasztalattal rendelkezünk a poreltávolító és tisztító berendezések gyártásában és értékesítésében. Ragaszkodunk az "integritás, hatékonyság, együttműködés és innováció" üzleti filozófiájához, ahol a minőség az első, a fejlett technológia, a precíziós gyártás, a becsületes irányítás és a hatékony szolgáltatás. Ügyfeleinket a legjobb minőségű termékekkel és ultraprecíziós technológiával támogatjuk.
Olvass továbbKérdés küldése
Üdvözöljük a Star Machine-ben, ahol a legmagasabb szintű Dugattyú impulzusszelep -et közvetlenül a Kínai Cuttinged gyárunkból szerezheti be. A Dugattyú impulzusszelep kiemelkedő gyártójaként és szállítójaként válassza a Star Machine -t, hogy megtapasztalja a kivételes minőség, a páratlan tartósság és az ügyfél -elégedettség kitartó elkötelezettségét. Termékeink könnyen elérhetőek a nagykereskedelmi vásárlásokhoz, olcsó termékeket biztosítva.
