Optipow 135 dugattyús impulzusszelep

Termékleírás:

Az Optipow135 dugattyús impulzusszelep egy új generációs beágyazott elektromágneses impulzusdugattyús szelep, amelyet a membrán típusú elektromágneses impulzusszelep és dugattyús mechanizmus alapján fejlesztettek ki. Az impulzussugárzók sokkal jobban működnek, nem foglal sok helyet, és megkönnyíti a sugárrendszer kialakítását.

Az Optipow135 munkakamrája eltér a hagyományos membránszelepektől, mivel nincsenek sérülékeny részei, például gumimembránok és nyomórugók. Ehelyett nagy szilárdságú anyagokból készült dugattyút használ, ami miatt az elektromágneses impulzusos dugattyús szelep sokkal tovább tart.

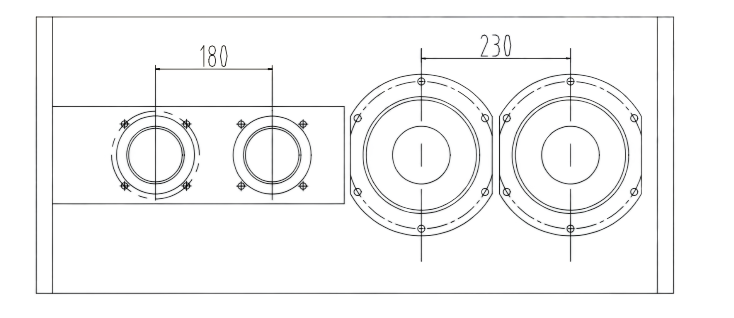

Az Optipow135 és az azonos specifikációjú szabványos membrán típusú impulzusszelepek beépítési távolságának összehasonlítása

1. ábra

Megjegyzés: Az Optipow105 és az Optipow135 beépítési távolsága 180 mm (minimum 160 mm).

Termék paraméter:

Telepítési útmutató

① A meghúzáshoz és tömítéshez töltse fel a meneteket PTFE szalaggal vagy menettömítőanyaggal. A levegőelosztó csatlakozó felületének síknak kell lennie. Győződjön meg arról, hogy az illeszkedő felület sík, egyenes és sima, hogy garantálja a tömítőképességét.

② Szereljen be egy szűrőt és nyomásszabályozót a levegőelosztó bemeneti csövére, és egy leeresztő szelepet a levegőelosztó aljára, hogy biztosítsa, hogy ne halmozódjon fel víz az elosztóban, és hogy a sűrített levegő száraz és tiszta legyen.

③ A légtartály beépítéséhez szükséges végfelületet a légtartály megmunkálási rajza szerint kell megmunkálni. Szigorúan teljesítse a levegőtartály beépítési felületének tisztasági követelményeit.

④ A szelep beszerelése előtt győződjön meg arról, hogy a levegőtartály és a fúvócső külső és belső része tiszta és szennyeződésmentes.

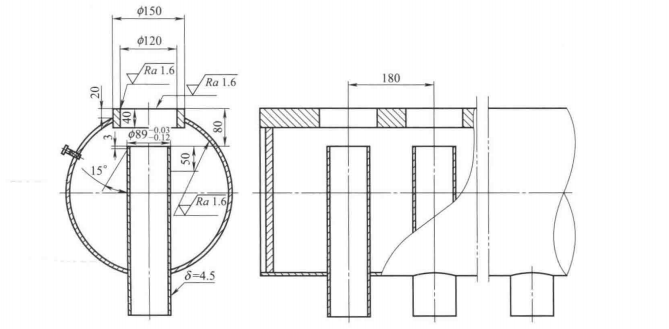

⑤ Lásd a 2. ábrát a levegőelosztó csatlakozásának megmunkálási vázlatában.
