Dugattyú impulzusszelep

A Qingdao Star Machine V1614718 dugattyús impulzusszelepet biztosít, a membrán elektromágneses impulzusszelepén és a dugattyú mechanizmusának kialakításán alapul, beágyazott szerkezetet alkalmazva, erősebb fújási teljesítménygel és hosszabb élettartammal. Alapvető jellemzői a következők:


Szerkezeti jellemzők

Elektromágneses pilótafejből, dugattyúból és szeleptestből áll, a dugattyú hátsó kamra területe nagyobb, mint az első kamra, és a pneumatikus erő biztosítja az érzékeny záró állapotot.

A gumi membrán és a nyomásrugó törlése, a nagy szilárdságú dugattyúszerkezet használata jelentősen javítja a tartósságot.

A dugattyú impulzusszelepének működési elve két szakaszra oszlik:

Fújó állapot: Miután az elektromos vezérlő beismerte a jelet, az elektromágneses pilótafej kinyitja a kirakodási lyukat, és a dugattyú elülső kamrájában lévő nyomásgáz felemeli a dugattyút és kinyitja a fújó csatornát.

Zárt állapot: Miután a jel eltűnik, a kirakodó lyuk le van zárva, a dugattyú hátsó kamrájában lévő gáznyomás nyomja a dugattyút, hogy visszaálljon, és a csatorna zárva van.


Műszaki színvonal

Munkanyomás: 0,2 ~ 0,6mPa

Feszültség specifikáció: DC24V vagy AC220V/50Hz

Védelmi fokozat: IP65

Működési közeg: Tiszta levegő

Használható hőmérséklet: szobahőmérséklet -típus -25 ~ 85 ℃, magas hőmérséklet -típus -25 ~ 230 ℃.

Életszakasz: 1 millió alkalommal


A dugattyú impulzusszelepének telepítési specifikációja

Találási követelmények: A menetes csatlakozást PTFE nyersanyagszalaggal vagy szál tömítőanyaggal kell kitölteni, és a levegő elosztó dobozának kombinált felületének sima és tisztanak kell lennie.

Levegőforrás -feldolgozás: A levegő elosztó dobozának levegő bemeneti csőjét szűrővel és szabályozóval kell felszerelni, és az alját leeresztő szeleppel kell felszerelni, hogy a sűrített levegő száraz és mentes legyen.

Feldolgozási pontosság: A légcsomag -telepítés vége a 2. ábra feldolgozása szerint, annak biztosítása érdekében, hogy a mérettűrés és a felületi érdesség.

Tisztítási követelmények: A légzsákot és a fúrópipát a beépítés előtt alaposan meg kell tisztítani, hogy elkerüljék a maradék törmeléket.


Kapcsolat

A kerek elosztóval történő telepítéskor a méreteknek a 3. ábra szerint kell lennie, hogy biztosítsák a kapcsolat illesztését (például φ150/φ120 rekesz).

Az elosztócsatlakozás megmunkálási diagramja (2. ábra) Megadja a kulcsméreteket: 180 mm teljes szélesség, 15 ° Chamfer, δ = 4,5 mm falvastagság.


Külső dimenziók

A 3 hüvelykes dugattyú impulzusszelep külső méreteit a 3. ábra mutatja, olyan kulcsfontosságú paraméterekkel, mint például a teljes hossza 134 mm és a φ151 mm-es rögzítő lyukak.

Kompakt kialakítással és rugalmas fúvócső -elrendezéssel a szelep alkalmas az ipari por eltávolító rendszerben a nagy hatékonyságú hamu -tisztítás igényéhez. A dugattyús szerkezet és az elektromágneses vezérlés optimalizálásával gyors választ és stabil működést ér el, és megfelel az export termékek megbízhatóságának és pontosságának szigorú követelményeinek.


1. ábra 2. ábra3. ábra


View as

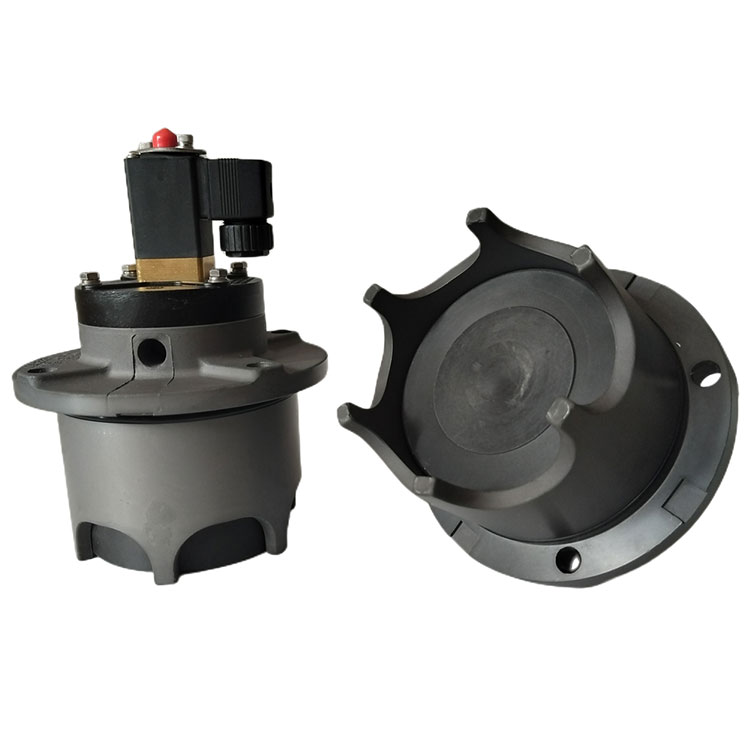

Elektromágneses impulzusszelep

Elektromágneses impulzusszelep

A Qingdao Star Machine elektromágneses impulzusszelepe egy jól ismert háztartási csúcskategóriás vezérlőszelep. Nem csak a hamu eltávolítószelepek gyártója vagyunk, hanem környezetvédelmi szempontból tudatos és elkötelezettek vagyunk a tisztább levegő eljuttatásával a bolygóra.

Olvass továbbKérdés küldése

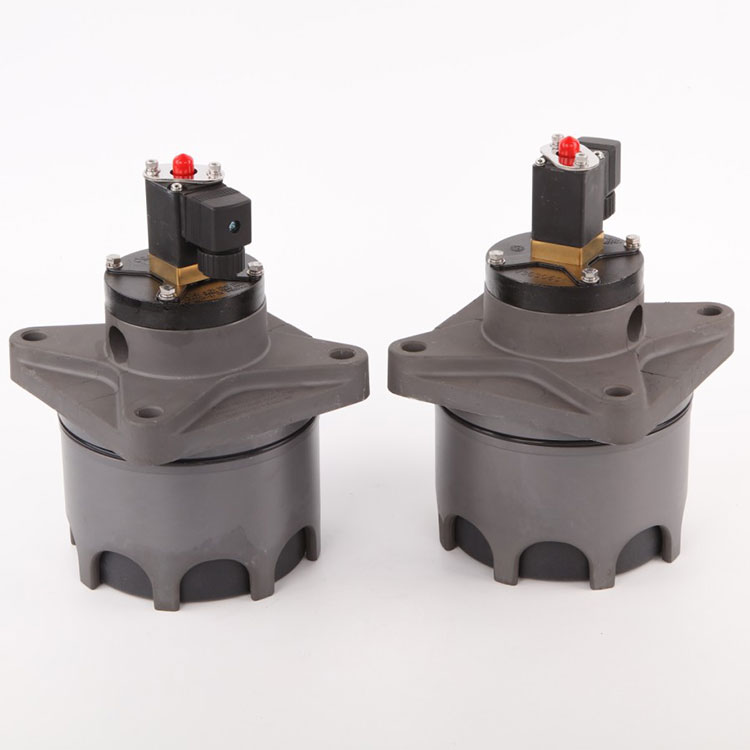

Impulzusszelep a baghouse porgyűjtőhöz

Impulzusszelep a baghouse porgyűjtőhöz

A Qingdao Star Machine egy professzionális gyártó, pulzusszelep a baghouse porgyűjtőhöz. Ez a táska porgyűjtőjének fontos része, főleg a fújáshoz, hogy eltávolítsák a táskán lévő port. Munka alapelve az, hogy sűrített levegőt használjon azonnali fújáshoz, impulzust képez, hátrafújva.

Olvass továbbKérdés küldése

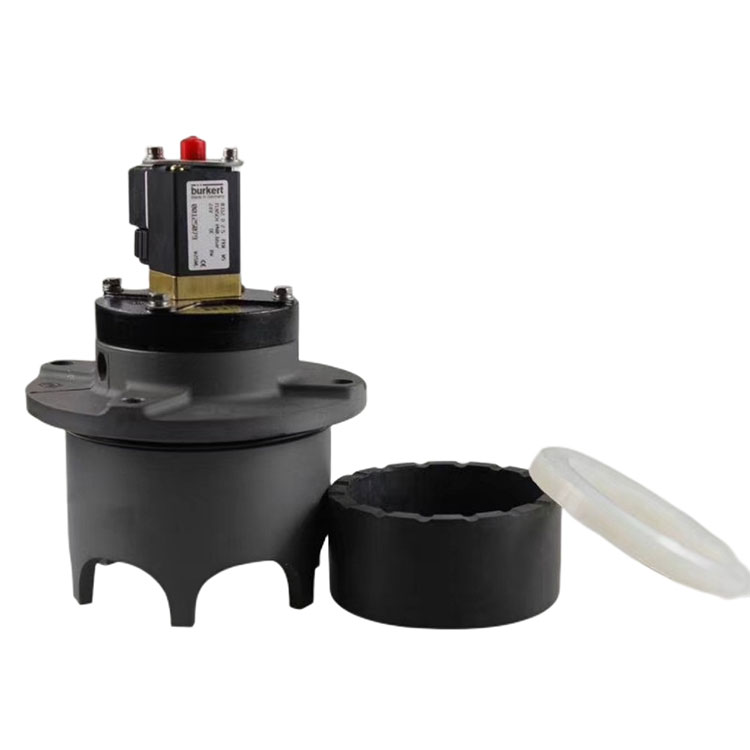

DC24V 3 hüvelykes porgyűjtő szelep
