RCA3D2 pilótaszelep

Az RCA3D2 pilótaszelep Q sorozatú mágnesszelepet is ismert, a pilótaszelep minden GoYen típusú impulzusszelephez, RCA3D sorozat impulzusszelepéhez és impulzusszelepének dobozához is alkalmas.

Kérdés küldése

termékleírás

Alkalmazási kör

Az RCA3D2 pilótaszelep minden Goyen pneumatikus vezérlő impulzusszelephez alkalmas, és kompatibilis a különféle impulzuspor -eltávolító rendszerekkel Gojen környezetben. Ez biztosítja, hogy durva körülmények között stabilan működjön.

RCA3D2 pilóta szelep telepítési utasításai

1. Telepítési lyukkövetelmények: Fúrási lyukak, ф19,3 - 19,4 mm átmérőjével a pilótaszelep beszerelési lemezén.

2. Telepítő lemez vastagsága: A beszerelési acéllemez vastagságának meg kell haladnia az 1,5 mm -t a telepítési szilárdság biztosítása érdekében.

3. Zenekar és összeszerelés:

a. A diófélék meghúzása előtt ellenőrizze, hogy az O-gyűrű megfelelően van-e felszerelve a tömítés teljesítményének garantálásához.

B. Javasoljuk, hogy az elektromágneses tekercset a pilótaszelepre szereljék, mielőtt a pilótaszelepet telepítené a telepítés hatékonyságának javítása érdekében.

4. Feszültségkövetelmények: Az impulzusszelep normál működésének biztosítása érdekében a mágnesszelep bemeneti feszültségét a tekercs feszültség -10–10% -os tartományában kell tartani.

RCA3D2 pilótaszelep -specifikációk

Alkatrészek	Anyag
Szeleptest	Akasztott alumíniumötvözet
Tolórúd	304 rozsdamentes acél
Forgórész	430fr rozsdamentes acél
Lezáró gyűrű	Nitril (nitril gumi)
Dió	Galvanizált szénacél
Csavar	302 rozsdamentes acél
Szorít	Szén acél (mechanikusan préselt)

Működési paraméterek

• Ajánlott impulzusszélesség: 50–500 ms

• Ajánlott impulzus intervallum: 1 perc vagy annál több

Termékteljesítmény -paraméterek

Teljesítménymutatók	Paraméter részletei
Áramlási együttható	CV ＝ 0,32
Maximális működési nyomás	860 kPa
Minimális üzemi nyomás	0 KPA
Minimális üzemi hőmérséklet	-40 ℃
Maximális működési hőmérséklet	82 ℃
Alkalmazható gáz	Közepes levegő vagy inert gáz

Termékrendelési modell részletei

Modell port mérete	Száltípus	Kipufogó port mérete
RCA3D0	1/8 ”npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Működési paraméterek

Modell specifikációk: Kérjük, olvassa el a Q-Type elektromágneses tekercs adatlap k-paramétereit, és válassza ki az adott modellt a feszültségkövetelmények alapján.

Példa:

• RCA3D0 - 300 = 1/8 "NPT bemeneti port, 200/240 VAC feszültség, DIN terminál blokkkal.

• RCA3D1 - 336 = 1/8 "BSPP bemeneti nyílás, 24VDC feszültség, csavarcsatlakozó vezetékkel (elektromágneses összeszerelő dobozokhoz alkalmas).

Karbantartási alkatrészek

• K0380: Tartalmazza a nitril O-gyűrűs tömítéseket, armatúrát, rugókat és pushrod szerelvényt.

• K0384: Tartalmazza a Viton Anyagtömítéseket és az összes alkatrészt a K0380 -ból.

• Súly: RCA3D0, RCA3D1 (tekercs nélkül) 0,174 kg

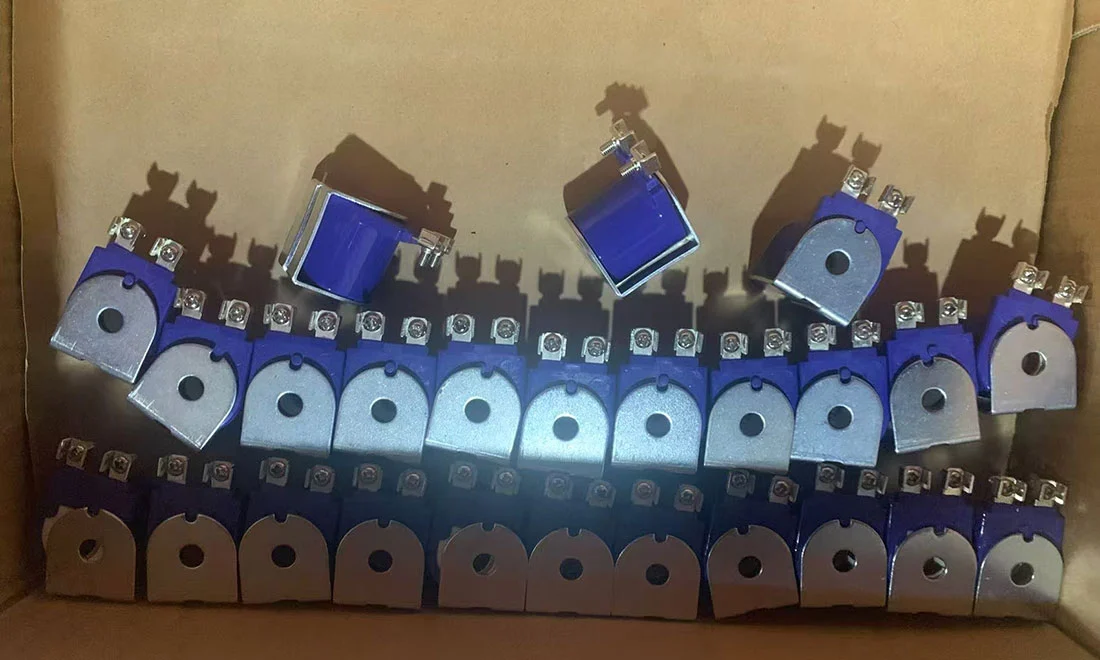

Rca3d2 Pilot Valve
