Hogyan válasszuk ki és illesszünk elektromágneses impulzusszelepet a zsákszűrőhöz?

Az ipari porszabályozás területén a zsákos szűrő hamueltávolító rendszere közvetlenül meghatározza a berendezés működési hatékonyságát és stabilitását. A hamueltávolító rendszer központi működtetőjeként az elektromágneses impulzusszelepek kiválasztása és konfigurációja kulcsfontosságú. A nem megfelelő kiválasztás nemcsak a porgyűjtő ellenállásának növekedéséhez és a feldolgozási levegő mennyiségének csökkenéséhez vezethet, hanem a berendezés meghibásodását is okozhatja. Ezért az elektromágneses impulzusszelepek tudományos és ésszerű kiválasztása és konfigurálása kulcsfontosságú a poreltávolító rendszer hatékony működésének biztosításához.

I. Tisztázza az impulzusszelepek kiválasztásának alapelveit

A zsákszűrő tervezője az elektromágneses impulzusszelepek kiválasztásának döntéshozó szerve.

A hamu eltávolítása fontos intézkedés az impulzuszsákos szűrő normál működésének biztosításához.Az impulzusszelep biztosítja a levegőforrást, míg a fúvócső szállítása és elosztása, valamint a szűrőzsák válaszjellemzői együttesen határozzák meg a végső hatást. Az impulzusszelep fúvóteljesítményének és levegőmennyiségének meg kell egyezniea szűrőzsák felületén kialakuló porlepény.Az elégtelen hamu eltávolítás a berendezés ellenállásának növekedéséhez, a feldolgozási levegő mennyiségének csökkenéséhez és a rendszer működési feltételeinek romlásához vezethet; a túlzott hamu eltávolítása károsíthatja a szűrőzsákot és növelheti a finom részecskék kibocsátását. Ezért az impulzusszelep pontos kiválasztása a műszaki kulcs a berendezés ellenállásának és a szűrési hatékonyságnak az egyensúlyához.

Az impulzusszelep fúvóképességét a poreltávolító rendszer különböző tényezői korlátozzák.

A bemeneti végtől a gázelosztó doboz térfogata és nyomása, a gázellátó cső belső átmérője és a forrás gázellátó kapacitása közvetlenül befolyásolja a fúvási teljesítményt. A terheléstől kezdve a szűrőzsák anyaga, átmérője, hossza és mennyisége, valamint a por hőmérséklete, páratartalma és viszkozitása eltérő követelményeket támaszt a fújással szemben. Ezért nem tudományos az impulzusszelep poreltávolító képességének megítélése pusztán a fúvóképessége alapján.

II. Sajátítsa el a fő impulzusszelepek típusait és az alkalmazható munkakörülményeket

Jelenleg az elektromágneses impulzusszelepeket elsősorban három típusba sorolják: derékszögű, merülő és egyenes. Mindegyik típus eltérő szerkezeti és teljesítményjellemzőkkel rendelkezik, így különböző munkakörülményekhez alkalmas.

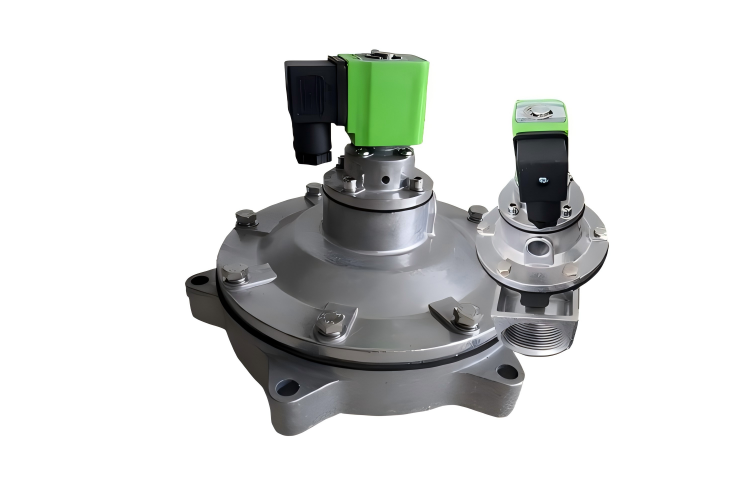

A derékszögű impulzusszelep elterjedt típus, 90 fokos derékszögben elhelyezett levegő bemeneti és kimeneti csővel. Az ilyen típusú szelepek jellemzően 0,4-0,6 MPa üzemi nyomáson működnek, -10 ℃ és 55 ℃ közötti környezeti hőmérséklet-tartományban, és a relatív páratartalom nem haladja meg a 85%-ot. Kompakt felépítésének köszönhetően általánosan használatos online hamueltávolító rendszerekben, hagyományos üzemi körülmények között.

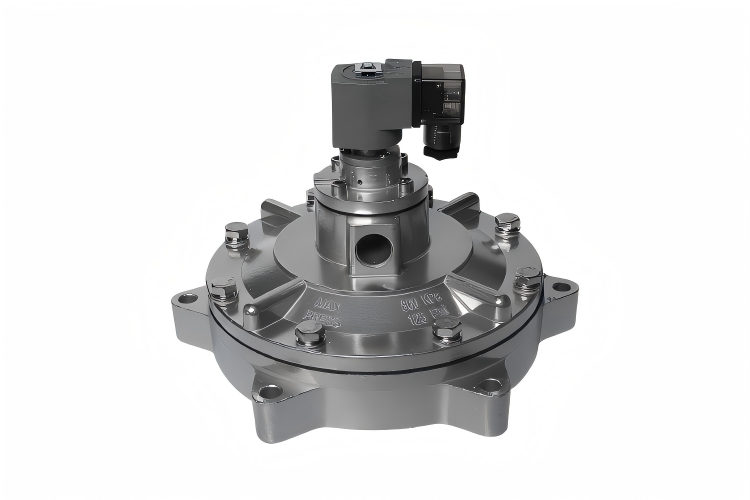

A merülő impulzusszelepa nevét a gázzsákba való beépítéséről kapta. Ez a szerkezet csökkenti az áramlási út ellenállását és csökkenti a fúvógáz forrásának nyomását, így alkalmas alacsony nyomású alkalmazásokra. A fúvógázforrás nyomása akár 0,2-0,3 MPa is lehet, ami csökkentheti az energiafogyasztást és meghosszabbíthatja a membrán élettartamát.

Az egyenes impulzusszelep levegő bemeneti és kimeneti nyílásainak középvonala egy vonalban van. Előnye a kényelmes telepítés, és általában a levegődobozos impulzusos porgyűjtőkben használják; hátránya azonban, hogy a légáram nagyobb ellenállást tapasztal, amikor áthalad a szeleptesten.

III. Pontos illesztés az üzemállapot-paraméterek alapján

A modell kiválasztásakor nem szabad kizárólag a tapasztalatokra vagy egyetlen paraméterre hagyatkozni, hanem átfogó elemzést kell végezni konkrét működési feltételek és paraméterek alapján.

Az üzemi hőmérséklet a modellválasztás fontos alapja.

Például a derékszögű impulzusszelep jellemzően -10 ℃ és 55 ℃ közötti környezetben használható. Speciális magas vagy alacsony hőmérsékletű környezetekhez megfelelő hőmérsékletállósági szintekkel rendelkező membránelemeket vagy speciálisan testreszabott termékeket kell kiválasztani.

A szelep típusának kiválasztását a hamueltávolító nyomásigény határozza meg.

Ha a rendszer által biztosított sűrített levegő nyomás viszonylag alacsony (0,2-0,4 MPa), a merülő impulzusszelepet kell előnyben részesíteni; ha a nyomás megfelelő (0,4-0,6 MPa), akkor akár a derékszögű, akár az átmenő típus alkalmazható.

Nem hagyható figyelmen kívül a por tulajdonságai sem.

A nagy viszkozitású és nagy koncentrációjú porhoz erősebb poreltávolító képességre van szükség, ami megfelelő fúvótérfogatú és stabil nyitási teljesítményű impulzusszelepet tesz szükségessé.

IV. Következtetés

A zsákos szűrő hamueltávolító rendszere egy összetett egész, az impulzusszelepek kiválasztása és konfigurációja nemcsak műszaki kérdés, hanem gazdag gyakorlati tapasztalatot is igényel. A levegőelosztó doboz kialakításától a befecskendező csövek elrendezéséig és az impulzusszelepek kiválasztásáig minden láncszem befolyásolja a végső hamueltávolító hatást. Az ipari technológia fejlődésével úgy gondolják, hogy a jövőben több tudományos és kényelmesebb módszer lesz az impulzusszelepek kiválasztásának és konfigurációjának irányítására, elősegítve az ipari poreltávolító technológia fejlesztését egy hatékonyabb és energiatakarékosabb irány felé.
