DMF-Z impulzusszelep

A DMF-Z derékszögű elektromágneses impulzusszelep egy speciális mágnesszelep, amelyet kifejezetten zsákházi porgyűjtőkhöz terveztek. Sűrített levegő kapcsolóként szolgál az impulzussugaras tisztítórendszerhez az impulzussugaras zsákházi porgyűjtőkben. Az impulzussugár-vezérlő műszer kimeneti jelei által vezérelve, soronként (vagy kamránként) végez impulzussugaras tisztítást a szűrőzsákokon. Ez egy előre beállított tartományon belül tartja a porgyűjtő ellenállását, biztosítva a feldolgozási kapacitást és a porgyűjtés hatékonyságát, miközben eléri azt a célt, hogy lerázza a port a szűrőtasakokról.

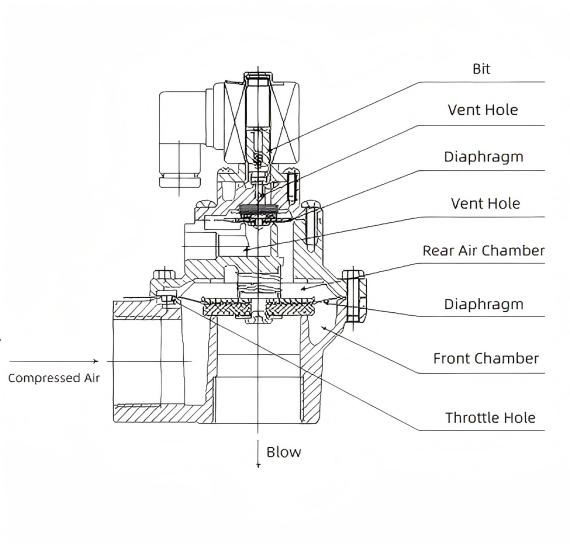

Sematikus diagram

Szerkezeti jellemzők

A DMF-Z derékszögű elektromágneses impulzusszelep szelepháza és fedele öntött alumíniumötvözetből készül. Felületkezelés után kiváló korrózióállóságot mutatnak. A membrán és a tömítő tömítés új eljárásokkal vulkanizált és kompozit. Az elektromágneses vezérlőfej mágneses anyagokból és rozsdamentes acél mágneses árnyékoló anyagokból áll. A rugók és a rögzítőelemek mind rozsdamentes acélból készülnek. A levegőelosztó (légkamra) csatlakozócsöve és a porgyűjtő fúvócsöve a szelep bemeneti és kimeneti nyílásába van behelyezve. Mindkét vége a nyomóanyák meghúzásával tömített. A szelepek három specifikációban – 20, 25 és 40S – állnak rendelkezésre az impulzussugaras zsákházi porgyűjtőkhöz, különféle légkezelő (tisztító) kapacitással. A szeleptest és a fedél fröccsöntött a nagy sűrűség érdekében, átlátszó lakkbevonattal, amely fokozza a korrózióállóságot. A membrántömítés fém-gumi kompozitot tartalmaz a kiváló merevség és szivárgásmentes teljesítmény érdekében. Az elektromágneses pilótafej erős mágneses húzást biztosít érzékeny és megbízható működés mellett. A szelep kiváló nyitási teljesítményt mutat, megbízhatóan nyit a névleges feszültség 85%-ánál. Kiváló zárási teljesítményt is bizonyít, megbízhatóan tömít 0,15 MPa légnyomás mellett.

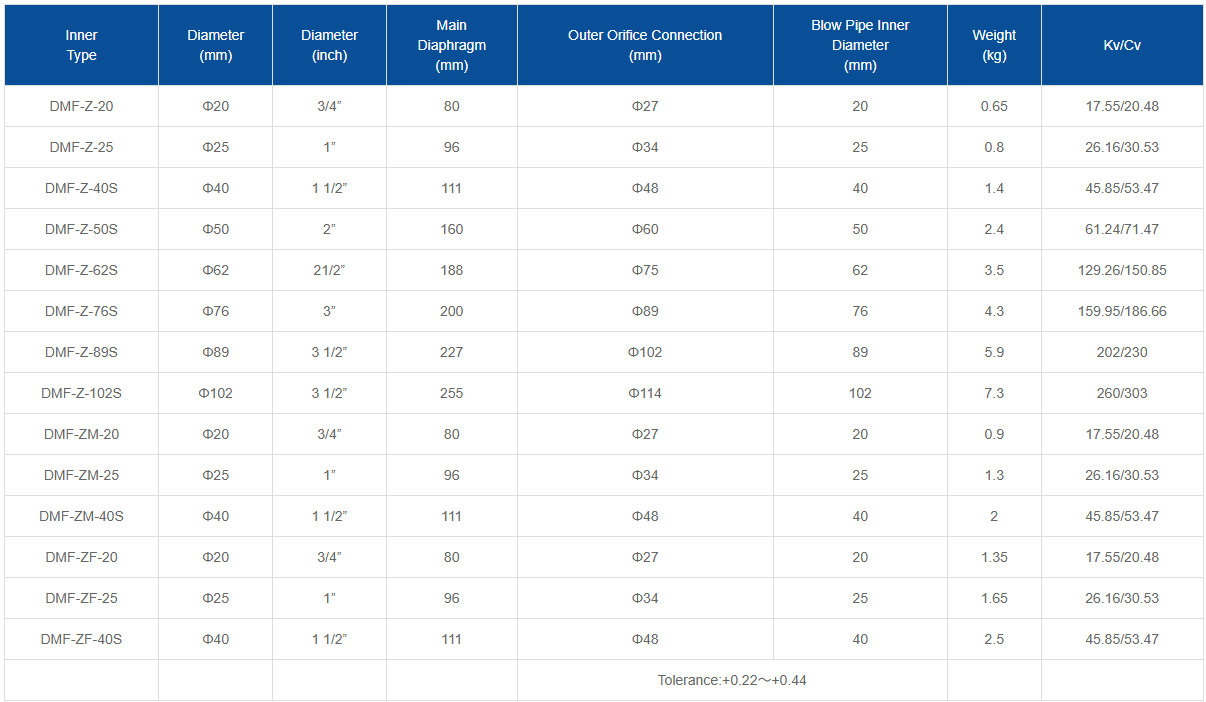

Paraméterek

Működési elv

A membrán az elektromágneses impulzusszelepet első és hátsó kamrára osztja. Amikor sűrített levegőt juttatnak a fojtószelep nyílásán keresztül a hátsó kamrába, a hátsó kamra nyomása arra kényszeríti a membránt, hogy lezárja a szelep kimenetét, így az elektromágneses impulzusszelep „zárt” állapotba kerül. Amikor az impulzussugárvezérlőtől érkező elektromos jel megszűnik, a mágnesszelep armatúrája visszaáll. A hátsó kamra szellőzőnyílása bezárul, és a hátsó kamrában megnövekedett nyomás arra kényszeríti a membránt, hogy lezárja a szelep kimenetét, visszaállítva a mágnesszelepet „zárt” állapotba. Az elektromágneses impulzusszelep elektromos jelekkel szabályozza a szelepház tehermentesítő portjának nyitását és zárását. A szelep tehermentesítése során a hátsó kamrában lévő túlnyomásos gázt kiszellőztetik, míg az elülső kamrában lévő túlnyomásos gázt a membrán vákuumnyílása fojtja, megemelve a membránt, hogy impulzusfújást indítson el. Amikor a szeleptest lemerül, a nyomás alatti gáz gyorsan megtölti a hátsó kamrát a csillapító nyíláson keresztül. A membrán két oldalán a szeleptesttel szembeni erőfelvevő területek különbsége miatt a hátsó kamrában a gázerő válik uralkodóvá. Ez megbízhatóan lezárja a membránt a szelep nyomónyílása felett, leállítva az impulzusszelep kisülését.

Alkalmazási területek

Poreltávolító berendezések ágazata

Zsákházi porgyűjtők: Az impulzussugaras tisztítórendszer központi elemeként ezeket az egységeket impulzussugaras vezérlők vezérlik, hogy egymás után sűrített levegőt fújjanak a szűrőzsákokba, a porgyűjtő ellenállását az előre beállított határokon belül tartva. Ez biztosítja a folyamatos feldolgozási kapacitást és a porgyűjtés hatékonyságát, így széles körben alkalmazzák a bányászatban, az építőanyag-iparban, a kohászatban és a vegyiparban a por szabályozására.

Air-Box impulzusos porgyűjtők: Bizonyos derékszögű DMF-Z impulzusszelepek integrálhatók a levegődobozos impulzusporgyűjtők impulzussugaras rendszereibe, amelyek együtt működnek a levegődoboz szerkezettel a hatékony poreltávolítás érdekében.

Levegőtisztító mező

Ipari légtisztító berendezés: A légáramlás szabályozására, a por eltávolítására a szűrőfelületekről, a tisztítási hatékonyság fokozására és a szűrő élettartamának meghosszabbítására szolgál. Alkalmas a szigorú levegőtisztasági követelményeket támasztó iparágakban, mint például az elektronika, a gyógyszeripar és az élelmiszer-feldolgozás.

Kereskedelmi légtisztító rendszerek: A bevásárlóközpontok, szállodák, irodaházak és hasonló helyszínek légtisztító berendezéseiben a DMF-Z impulzusszelepek segítenek a hatékony levegőszűrésben és -tisztításban.

Vegyipar

Gázleválasztás és -tisztítás: Gázleválasztó egységekben használják a vegyszergyártás során, hogy pontosan szabályozzák a gázáramlást és a nyomást, biztosítva a stabilitást és a hatékonyságot az elválasztási folyamatban.

Reaktorgáz szabályozása: A kémiai reaktorokban szabályozza a gáz bemeneti/kimeneti nyílásait és a nyomást a stabil reakciókörülmények fenntartása érdekében, javítva a reakció minőségét és biztonságát.

Energia szektor

Hőerőművek: Szabályozza az égési gázok és a gőz áramlását az égési folyamatok optimalizálása, az energiahatékonyság javítása és a szennyezőanyag-kibocsátás csökkentése érdekében.

Gáztisztító rendszerek: Kezeli a por és részecskék eltávolítását a gáztisztítás során a gázminőség biztosítása és a környezetszennyezés minimalizálása érdekében.

Porvisszanyerő rendszerek

A gázáramlás, a nyomás és a hőmérséklet szabályozására szolgál a hatékony porvisszanyerés és újrafelhasználás érdekében, minimalizálva a kipufogógáz-szennyezést. Alkalmazható a porvisszanyerési szakaszokban a cement-, kerámia-, üveg- és kapcsolódó iparágakban.

Folyadékszabályozó rendszerek

Alkalmazzon elektromágneses erőt a folyadék be- és kiáramlásának pontos szabályozására az ipari termelésben. Folyadékátviteli és adagolórendszerekben használják vegyiparban, gyógyszeriparban, élelmiszer-feldolgozásban és hasonló iparágakban.
