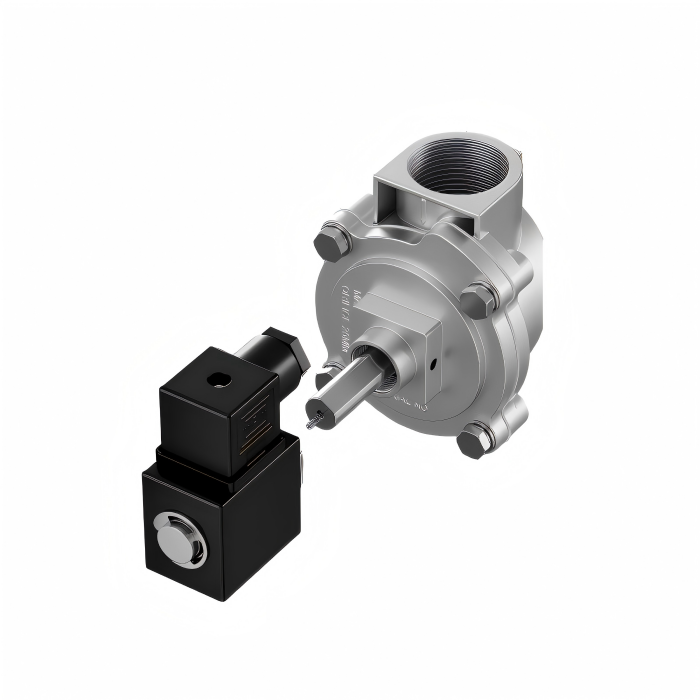

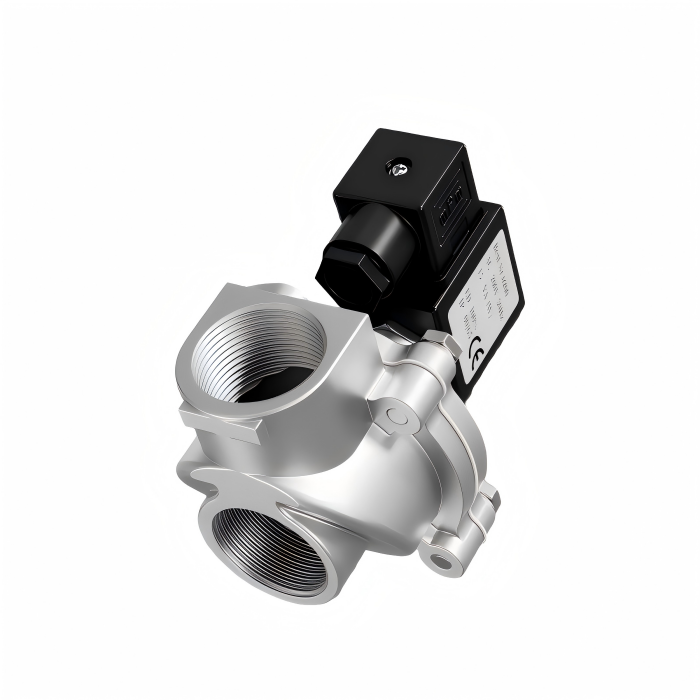

DMF-Z-20 impulzusszelep

DMF-Z-20 derékszögű elektromágneses impulzusszelep Az elektromágneses impulzusszelep (membránszelepként is ismert) az impulzussugaras tisztítórendszer sűrített levegő „kapcsolójaként” szolgál az impulzussugaras zsákházi porgyűjtőkben. Az impulzussugaras vezérlő műszer jelei által vezérelve, soronként (vagy rekeszenként) végez impulzussugaras tisztítást a szűrőzsákokon, így a porgyűjtő ellenállását egy előre beállított tartományon belül tartja, hogy biztosítsa a feldolgozási kapacitását és a porgyűjtés hatékonyságát.

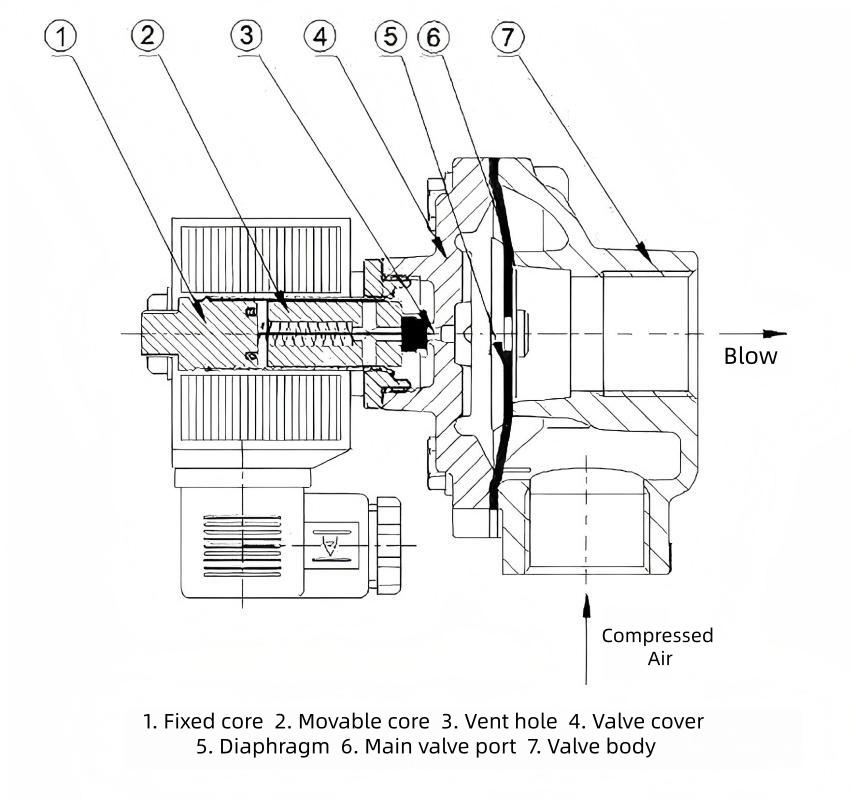

Sematikus diagram:

Szerkezeti jellemzők:

A DMF-Z-20 egy derékszögű elektromos impulzus mágnesszelep. Szerkezeti jellemzői a következők:

Derékszögű kialakítás: A bemeneti és kimeneti nyílás 90°-os szöget zár be, biztosítva a zökkenőmentes légáramlást és a légtartályok és a porgyűjtő fúvócsövek közé való beépítésre való alkalmasságot.

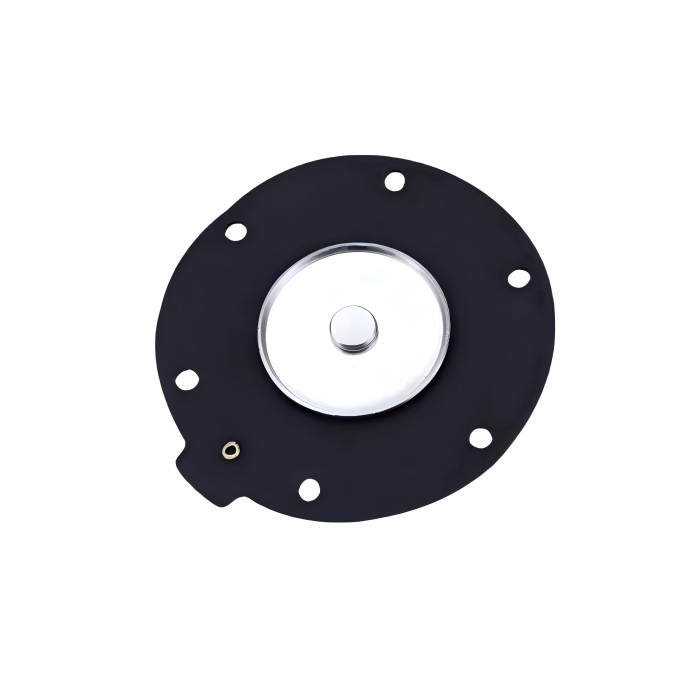

Főbb alkatrészek: Tartalmaz egy elektromágneses fejet, membránt, szeleptestet és rugót. A szelepház alumíniumötvözetből készül, míg a membrán jellemzően nitril-gumi szövettel megerősített szerkezettel rendelkezik, amely kopásállóságot és nagy tömítési teljesítményt kínál.

Csatlakoztatási mód: 20 mm névleges átmérőjű G3/4" csatlakozómenettel rendelkezik.

Membránműködtetés: pneumatikus nyomáskülönbség működtetése. Feszültség alatt a mágnesszelep fej kinyitja a tehermentesítő nyílást a hátsó kamra nyomásának kiengedése érdekében, lehetővé téve, hogy az első kamra gáza felemelje a membránt a visszafújáshoz. Feszültségmentesítéskor a rugó visszaáll, hogy lezárja a nyílást, visszaállítva a tömített állapotot.

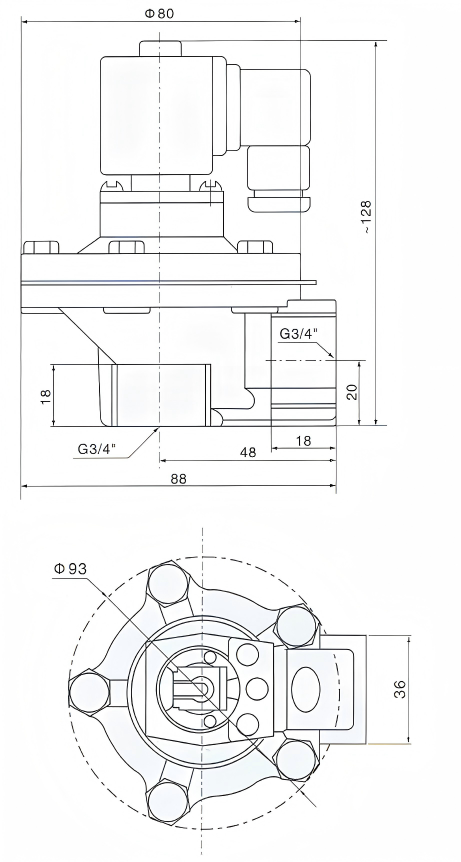

DMF-Z-20 teljes méretek:

Műszaki adatok:

Működési elv:

DMF-Z-20 derékszögű elektromágneses impulzusszelep A membrán az elektromágneses impulzusszelepet első és hátsó légkamrára osztja. Ha sűrített levegőt szállítanak, az a fojtószelep-nyíláson keresztül jut be a hátsó kamrába. Ezen a ponton a hátsó kamra nyomása arra kényszeríti a membránszerelvényt, hogy lezárja a szelep kimenetét, és az elektromágneses impulzusszelepet „zárt” állapotba hozza.

Az impulzussugárvezérlő műszertől érkező elektromos jel a szelep armatúráját visszahúzza. Ez megnyitja a kipufogónyílást a hátsó kamrában, és gyorsan nyomásmentesíti azt. A membránszerelvény hátrafelé mozog, lehetővé téve a sűrített levegő átáramlását a szelep kimenetén. A szelep „nyitott” állapotba kerül.

Amikor az impulzussugárvezérlőtől érkező elektromos jel megszűnik, az elektromágneses impulzusszelep armatúrája visszaáll. A hátsó kamra kipufogónyílása bezárul, és a nyomás a hátsó kamrában megnő, ami arra kényszeríti a membránszerelvényt, hogy szorosan tömítsen a szelep kimenetéhez. Az elektromágneses impulzusszelep visszatér a „zárt” állapotba.

Alkalmazási területek:

A DMF-Z-20 magot impulzussugaras zsákházi porgyűjtő tisztítórendszerekhez tervezték, kompatibilis szűrőzsákokkal, szűrőpatronokkal, kerámia csövekkel és egyéb szűrőelemekkel. A visszafújó rendszer sűrített levegő „kapcsolójaként” szolgál. Alkalmazásai a magas portartalmú ipari környezetben koncentrálódnak:

Környezeti porszabályozás:Impulzussugaras tisztítórendszerek, amelyek kompatibilisek különféle zsákház/patronos porgyűjtőkkel.

Ipari gyártás:Építőanyagok (cement/mész), kohászat (acél/kohászat), bányászat, vegyipar, gyógyszeripar, takarmányfeldolgozás, fafeldolgozás, papírgyártás stb.

Egyéb alkalmazások:Segített fújás pneumatikus szállítórendszerekben és impulzussugaras tisztítást igénylő berendezések/üzemi körülmények között.
