Mi a különbség a derékszögű, a merülő és az egyenes impulzusszelepek között? Hogyan válasszunk az igények alapján?

Az impulzussugaras tisztítórendszerek kulcsfontosságú működtető elemeiként az elektromágneses impulzusszelep a sűrített levegő „kapcsolója” az impulzussugaras zsákházi porgyűjtőkhöz. Teljesítménye közvetlenül befolyásolja a kollektor feldolgozási kapacitását és a porleválasztás hatékonyságát. Annak érdekében, hogy segítse az ipari felhasználókat a három főbb impulzusszeleptípus – derékszögű, merülő és egyenes átmenő – közötti műszaki különbségek pontos megértésében, valamint a kiválasztási tervek tudományos megfogalmazásában, ez a cikk szisztematikusan felvázolja ezen szelepek szerkezetét, elveit és alkalmazható forgatókönyveit az ipari műszaki specifikációk és a termékjellemzők alapján. Referenciát nyújt a poreltávolító mérnöki tervezéshez és a berendezések üzemeltetéséhez és karbantartásához.

I. A három impulzusszelep-típus alapvető definíciói és szerkezeti jellemzői

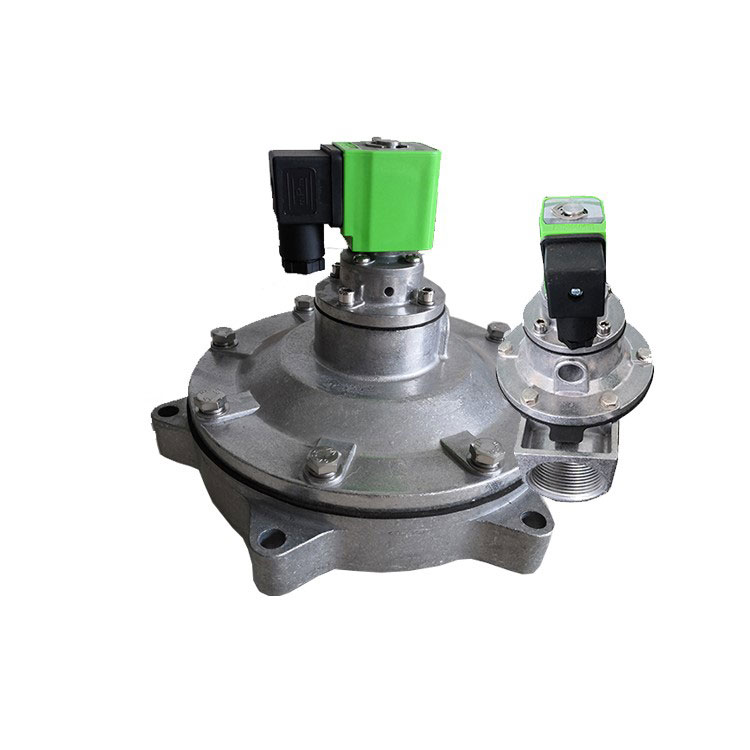

Derékszögű elektromágneses impulzusszelep

Jellemzője, hogy a derékszögű szelep levegő bemeneti és kimeneti csövei 90°-os szöget zárnak be. A szeleptest és a motorháztető alumíniumötvözet anyagból présöntött. Felületkezelés után kiváló korrózióállóságot mutatnak. A membrán és a tömítő tömítés vulkanizált kompozit eljárással készül. Az elektromágneses pilótafej alapanyagai nagy hatásfokú mágneses anyagokból és rozsdamentes acél mágneses árnyékoló anyagokból állnak. A kritikus alkatrészek, mint a rugók és a kötőelemek rozsdamentes acélból készülnek. Csatlakoztatás módja: A levegőelosztó (levegőtartály) csövet és a porgyűjtő fúvócsövét a szelep bemeneti és kimeneti nyílásába kell beilleszteni, mindkét végén nyomóanyákkal lezárva.

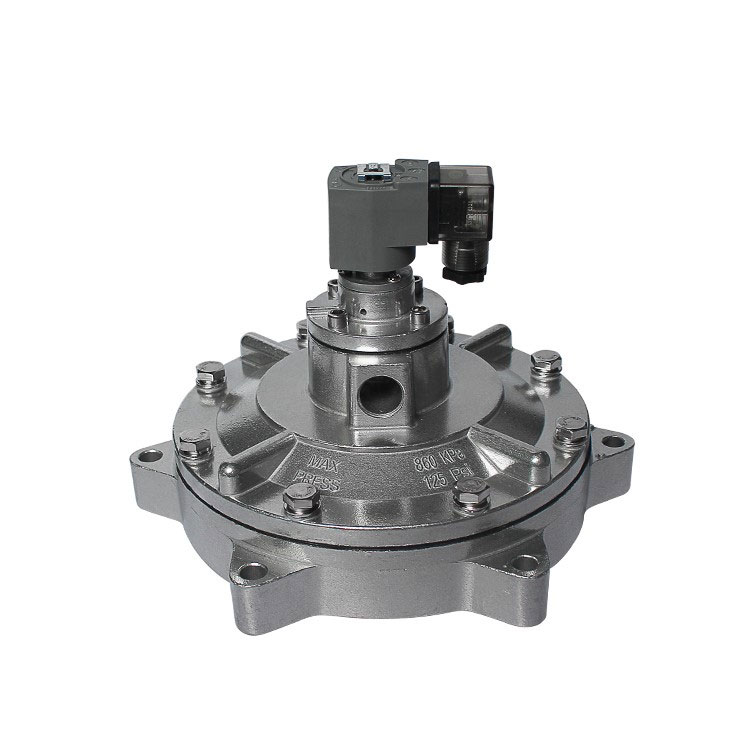

Elmerült elektromágneses impulzusszelep

Elektromágneses vezérlőfejből, membránszerelvényből (membrán, nyomórugó, tömítés) és szeleptestből áll. A légtartályba süllyesztve beépítve egy karimán keresztül csatlakozik a tartályhoz. A kimeneti nyílás a tartály belsejében a szeleptesten belül középen helyezkedik el, és olyan alkatrészeken nyúlik át, mint egy faláthatoló eszköz, hogy belépjen a fúvókamrába működés céljából. Ez a szeleptípus optimalizált áramlási csatorna-kialakítással rendelkezik, amely hatékonyan csökkenti a gázáramlási ellenállást, biztosítva a stabil működést alacsony nyomású körülmények között is. Ez a kialakítás csökkenti az energiafogyasztást és meghosszabbítja a membrán élettartamát.

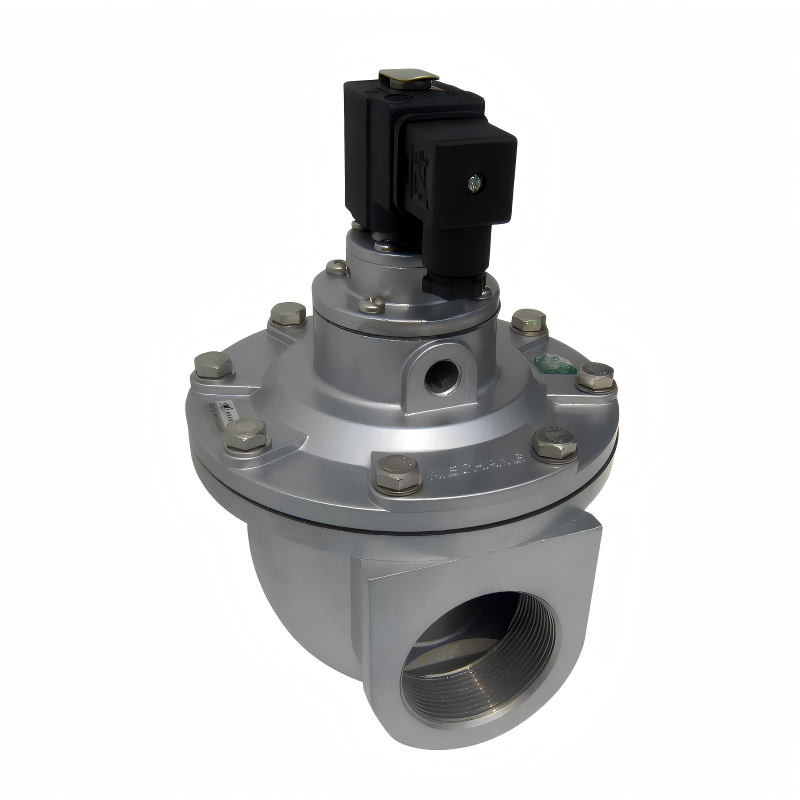

Egyenes elektromágneses impulzusszelep

A levegő bemeneti és kimeneti középvonalai szögeltérés nélkül, egyenes vonalban helyezkednek el, a gáz áramlási iránya jól látható a szelepház felületén. A telepítés során az egyik végét a légtartályból kinyúló levegőcsőhöz kell csatlakoztatni, a másik végét pedig a fúvókamra légcsövéhez. Egyszerű felépítése megkönnyíti a telepítést, így a levegőtartály impulzusos porgyűjtőinek gyakori alkatrésze.

II. A közös és megkülönböztető működési elvek összehasonlító elemzése

A derékszögű impulzusszelepek működési elve

A szelepen belüli membrán első és hátsó légkamrákra osztja. Ha sűrített levegőt szállítanak, az egy fojtószelep-nyíláson keresztül jut be a hátsó kamrába. A hátsó kamrában uralkodó nyomás arra kényszeríti a membránt, hogy lezárja a kimeneti nyílást, így a szelep „zárt” állapotba kerül.

Az impulzussugárvezérlő műszertől érkező elektromos jel mozgatja az elektromágneses impulzusszelep armatúráját, megnyitva a hátsó kamra szellőzőnyílását. A hátsó kamra gyorsan nyomásmentesít, aminek következtében a membrán visszahúzódik. Ezután a sűrített levegő átáramlik a szelep kimenetén, és az impulzusszelepet „nyitott” állapotba hozza. A sűrített levegő azonnali felszabadulása sugársugarat hoz létre.

Amikor az impulzusvezérlő elektromos jele megszűnik, a szelep armatúrája visszaáll. A hátsó kamra szellőzőnyílása bezárul, és a nyomás a hátsó kamrában megemelkedik, visszakényszerítve a membránt a szelep kimenetéhez. Az impulzusszelep visszatér a „zárt” állapotba.

A merülő impulzusszelep működési elve

Az impulzusszelep első és hátsó kamrára van osztva. Ha sűrített levegőt szállítanak, az egy fojtószelep-nyíláson keresztül jut be a hátsó kamrába. A hátsó kamrában uralkodó nyomás arra kényszeríti a membránt, hogy lezárja a szelep kimenetét, és az impulzusszelepet „zárt” állapotban tartja.

Amikor az impulzusvezérlő elektromos jele megmozdítja a szelep armatúráját, a hátsó kamra szellőzőnyílása kinyílik. A hátsó kamrában bekövetkező gyors nyomásveszteség a membrán elmozdulását okozza, így a sűrített levegő a szelep kimenetén keresztül távozik. Az impulzusszelep „nyitott” állapotba kerül, és egy pillanatra sűrített levegőt bocsát ki.

Amikor az impulzusvezérlőtől érkező elektromos jel megszűnik, a szeleparmatúra alaphelyzetbe áll, a hátsó kamra szellőzőnyílása bezárul, és a hátsó kamrában megemelkedik a nyomás, ami arra kényszeríti a membránt, hogy lezárja a szelep kimenetét. Az impulzusszelep visszatér a „zárt” állapotba.

Az átmenő impulzusszelep működési elve

1. Kikapcsolási zár: A sűrített levegő a fojtószelep nyílásán keresztül jut be a hátsó kamrába. Nyomás a hátsó kamrában > az első kamra nyomása, a membrán megnyomása a főszelep kimenetének lezárásához, a szelep zárása.

2. Bekapcsolási nyitás: Az impulzusvezérlő jelet küld, elektromágneses erő felemeli az armatúrát, kinyitja a szellőzőnyílást. A hátsó kamra gyorsan nyomásmentesít, nyomáskülönbséget hozva létre az első és a hátsó kamra között. A membrán hátrafelé mozog, kinyitja a fő szelepnyílást, és kifújja a sűrített levegőt.

3. Kikapcsolás alaphelyzetbe állítása: Amikor az elektromos jel megszűnik, az armatúra rugója visszatér, és lezárja a szellőzőnyílást. A hátsó kamrában a nyomás visszaáll a fojtószelep nyílásán keresztül, aminek következtében a membrán visszaáll, és bezárja a fő szelepnyílást, visszaállva a kezdeti állapotba.

III. Főbb műszaki paraméterek és kiválasztási kritériumok

Alapvető műszaki paraméterek szabványosítása: A hazai derékszögű és egyenes impulzusszelepek 0,4-0,6 MPa nyomástartományban működnek. Az importált társaik típustól függetlenül egységesen 0,4-0,6 MPa-on működnek. Mindkét kategória nem mutat alapvető különbséget a nyomástűrésben vagy az alkalmazási nyomásértékekben.

A tudományos kiválasztás három alapelve

1. Üzemi nyomás-kompatibilitási elv: Alacsony nyomású forgatókönyvek esetén (amelyek csökkentett légforrásnyomást igényelnek) részesítse előnyben a merülő elektromágneses impulzusszelepeket. Normál nyomásviszonyokhoz (0,4-0,6 MPa) rugalmasan válasszon derékszögű vagy egyenes átmenő típusokat a telepítési korlátok alapján.

2. Telepítési térkiegyenlítési elv: Ha a levegőtartály és a fúvócső függőlegesen egy vonalban van, használjon derékszögű elektromágneses impulzusszelepeket. Lineáris elrendezésekhez használjon egyenes elektromágneses impulzusszelepeket. Ha a légtartályba belső beépítésre van szükség, a merülő elektromágneses impulzusszelepeket részesítsük előnyben.

3. A berendezés típusának megfelelőségi elve: A levegődobozos impulzusos porgyűjtőknek elsősorban egyenes elektromágneses impulzusszelepeket kell használniuk. Az impulzusos zsákházi porgyűjtők a beépítési szög alapján derékszögű elektromágneses impulzusszelepeket választhatnak ki. Alacsony nyomású körülmények között működő nagyméretű porgyűjtő rendszerekhez merülő elektromágneses impulzusszelepek használata javasolt.

IV. Ipari alkalmazási környezet és kilátások

Az elektromágneses impulzusszelepet széles körben használják porgyűjtő alkalmazásokban, és teljesítménystabilitása közvetlenül befolyásolja a környezeti kezelés hatékonyságát és az ipari termelés folytonosságát. Ahogy a környezetvédelmi szabványok folyamatosan javulnak, az energiahatékony és hosszú élettartamú impulzusszelepek iránti igény tovább növekszik. A három főbb impulzusszelep-típusra vonatkozó műszaki összehasonlítások és kiválasztási irányelvek jelen kiadásának célja, hogy segítse az ipari felhasználókat a kiválasztási buktatók elkerülésében, javítsa a porgyűjtő rendszer hatékonyságát és csökkentse az üzemeltetési költségeket. A jövőben a technológiai fejlesztések a precízebb nyomásszabályozásra, a meghosszabbított élettartamra és a változatos működési feltételekhez való szélesebb körű alkalmazkodóképességre fognak összpontosítani, amely az ipari zöld átalakítás alapvető összetevőit támogatja.
