Absztrakt
A porgyűjtő kívülről „jól” nézhet ki, miközben belül csendesen vérzik – a zsákok korán elvakítanak, a nyomáskülönbség megnő, a sűrített levegő fogyasztása megugrik, és a nem tervezett leállások rutin „karbantartási történetté” válnak. Sok rendszerben a kiváltó ok nem a szűrőanyag, nem a ventilátor, de még csak nem is a vezérlő. Ez az impulzussugaras tisztítóhurok – és ennek a huroknak a középpontjában található aASCO impulzusszelep.
Ez az útmutató elmagyarázza, hogy az impulzusszelepek ténylegesen hogyan befolyásolják a tisztítási energiát, a tasak élettartamát és az üzemeltetési költségeket; hogyan válasszuk ki a megfelelő szelepkonfigurációt; és a leggyakoribb fájdalompontok (szivárgások, gyenge impulzusok, rekeszizom meghibásodások, jegesedés és tekercs kiégés) hibaelhárítása. Ezenkívül talál egy gyakorlati ellenőrzőlistát, karbantartási ütemtervet és egy GYIK részt, amely azoknak a beszerzési csapatoknak, üzemmérnököknek és szerviztechnikusoknak íródott, akiknek eredményre van szükségük – nem marketingködre.
Kulcs elvitelek
- Az impulzus erőssége a rendszer eredménye (szelep + tartály + csővezeték + fúvóka + időzítés), de a szelep határozza meg a mennyezetet.
- A „megfelelő méret” nem csak a nyílás átmérője – a válaszidő és az áramlási jellemzők számítanak a valódi tisztítási energia szempontjából.
- A legtöbb meghibásodás előre jelezhető: nedvesség, rossz levegőminőség, nem megfelelő feszültség, túlpulzus és szerelési hibák.
- A fegyelmezett ellenőrzési ütemterv sokkal kevesebbe kerül, mint a zacskók, az állásidő és a sűrített levegő hulladék.
Tartalomjegyzék
- Cikkvázlat
- Mit csinál egy ASCO impulzusszelep egy impulzussugaras rendszerben
- Az ügyfél fájdalmai szerint ez az összetevő közvetlenül megoldja
- Kiválasztási útmutató: Hogyan válasszuk ki a megfelelő szelepet
- Gyors specifikációs és döntési táblázat
- Telepítési gyakorlatok, amelyek megakadályozzák a problémák 80%-át
- Hibaelhárítás: Tünetek, okok, javítások
- Karbantartási ütemterv a kiszámítható teljesítmény érdekében
- Források és dokumentáció a bizalom érdekében
- GYIK
Cikkvázlat
- Határozza meg az impulzusszelep feladatát valós működési feltételekkel (nem tankönyvi kifejezésekkel).
- Térképezze fel a gyakori üzemi panaszokat az impulzusteljesítményre és a szelepek viselkedésére.
- Adjon gyakorlatias kiválasztási keretet (portok, nyomás, válasz, feszültség, környezet).
- Ossza meg a telepítési és üzembe helyezési gyakorlatokat, amelyek csökkentik az elkerülhető hibákat.
- Ajánljon fel egy tünetalapú hibaelhárítási táblázatot a gyors diagnózis érdekében.
- Csomagolja be a karbantartási ütemtervet és a beszerzési dokumentációt az elvárásoknak megfelelő ellenőrzőlistával.

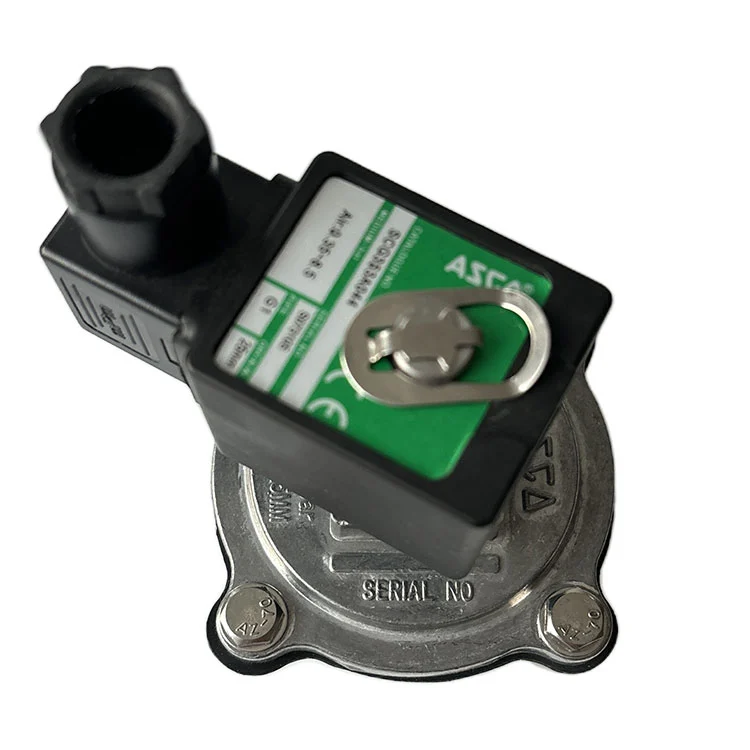

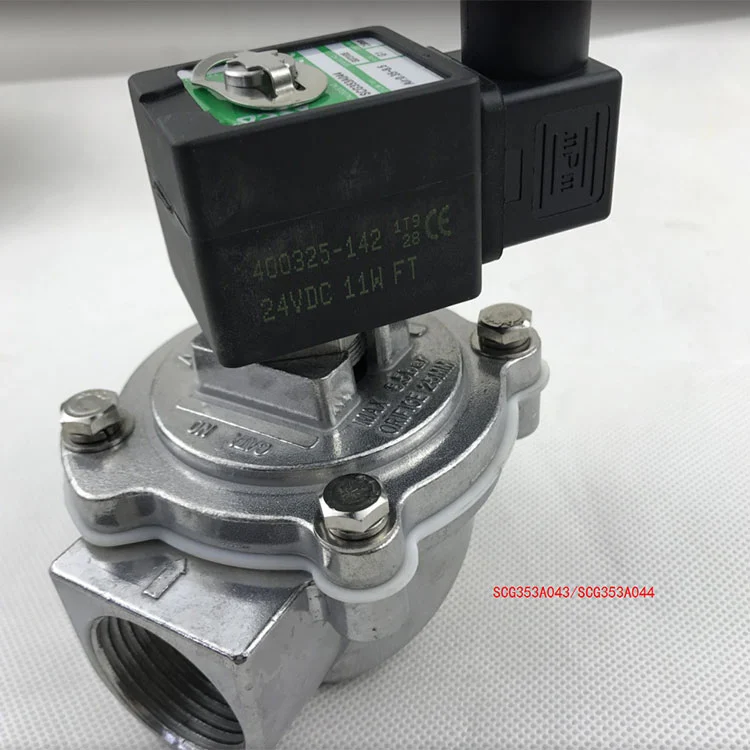

Mit csinál egy ASCO impulzusszelep egy impulzussugaras rendszerben
Az impulzussugaras zsákházban (vagy patronos porgyűjtőben) a tisztítás akkor történik meg, amikor egy rövid sűrített levegő áramlik át a fúvócsövön és minden szűrősorba. Ennek a kitörésnek kell lenniegyors(éles kelési idő),erős(elegendő légtömeg), ésmegismételhető(konzisztens ciklus ciklus után). Az impulzusszelep az a „kapu”, amely szabályozott, nagy energiájú lövéssel engedi ki a tárolt levegőt a gyűjtőcsőből/tartályból a fúvócsőbe.
Mit kap, amikor a szelep végzi a dolgát
- Stabil nyomáskülönbség:A DP nem sodródik felfelé hétről hétre.
- Hosszabb szűrő élettartam:A zacskók hatékonyan tisztítanak anélkül, hogy halálra „túlpulzálnák”.
- Alacsonyabb sűrített levegő költségek:Ritkábban pulzál, mert mindegyik impulzus valóban működik.
- Kiszámítható termelés:Nincsenek meglepő események a csúcsműszakok alatt.
Valóságellenőrzés:Sok webhely először a szűrőanyagot hibáztatja. De ha a pulzus gyenge, még a „prémium” média is korán megvakul. AnASCO impulzusszelep(megfelelően kiválasztva és telepítve) gyakran kijavítja a mögöttes tisztítási energia hiányt, amelyre a médiacsere nem képes.
Az ügyfél fájdalmai szerint ez az összetevő közvetlenül megoldja
Ha az „ASCO Pulse Valve” kifejezésre keres, valószínűleg nem szórakozásból csinálja, hanem a tünetekre reagál. Itt vannak azok a fájdalompontok, amelyek az impulzusszelep teljesítményére vagy kompatibilitására vezethetők vissza:
Fájdalompont: A nyomáskülönbség folyamatosan emelkedik
Gyakran gyenge impulzusok okozzák (lassú szelepreakció, alulméretezett nyílások, korlátozott fúvócső/fúvókák vagy elégtelen tartálynyomás).
Fájdalompont: A táskák korán meghibásodnak, vagy a tetejük közelében elszakadnak
Néha inkább „túl sok a tisztítás”, mint a túl kevés – helytelen időzítés, túlzott impulzusfrekvencia vagy instabil impulzusok a szelep rossz viselkedéséből adódóan.
Fájdalom: A sűrített levegős számlák nevetségesnek tűnnek
A szivárgó membránok, a rossz tömítés vagy a rendszerhibák kompenzálására szolgáló impulzusok használata folyamatosan égetheti a levegőt.
Fájdalompont: Véletlenszerű leállás hideg vagy nedves évszakban
A nedvesség + hőmérséklet-ingadozások ragadást, lassú reakciót, jegesedést és tekercs/szolenoid feszültséget okozhatnak, ha a levegőminőség-szabályozás gyenge.
A rejtett költségeket az emberek alábecsülik
A legnagyobb költség ritkán maga a szelep. Ez a termelés fennakadása, a karbantartási túlórák, az idő előtti zsákkészletek és az energiapazarlás. Kezelje az impulzusszelepet megbízhatósági alkatrészként, ne árualkatrészként.
Kiválasztási útmutató: Hogyan válasszuk ki a megfelelő szelepet
Kiválasztva egyASCO impulzusszelepkevésbé a márkacímke hajszolása, hanem inkább a szelep viselkedésének a porgyűjtő kialakításához való igazítása. Használja ezt a keretet, hogy elkerülje az „illesz a csőhöz, tehát jónak kell lennie” hibákat.
1) Igazítsa a port méretét a tisztítási igényhez (nem találgatások)
- A kollektor mérete és a szűrők száma:Több szűrő általában nagyobb impulzus-levegőmennyiséget vagy optimalizált időzítést igényel.
- Fúvócső/fúvóka konfiguráció:A lefelé irányuló korlátozások semlegesíthetnek egy nagyobb szelepet.
- A cél impulzus időtartama:A gyorsan leadott erős impulzus gyakran felülmúlja a hosszú, lusta impulzust.
2) Erősítse meg az üzemi nyomás ablakot
Sok rendszer 0,4–0,6 MPa (4–6 bar) körül működik, de a tényleges „effektív” nyomás a tartályban, a csővezetékekben és a szerelvényekben bekövetkező veszteségektől függ. Az a szelep, amely megfelel a valódi nyomásablakban, folyamatosan pulzál; az eltérés gyenge tisztítást vagy membránfeszültséget okozhat.
3) Ellenőrizze a mágnestekercs feszültségét és az elvárásokat
- Feszültség:Győződjön meg arról, hogy a vezérlő kimenete megegyezik a tekercs specifikációival (AC/DC és pontos feszültség).
- Környezet:A hő, a por és a vibráció erős tekercsvédelmet és megfelelő bekötési gyakorlatot igényel.
- Pulzálási frekvencia:A nagyfrekvenciás pulzálás túlmelegítheti a tekercseket, ha a rendszer rosszul van konfigurálva.
4) Válasszon anyagokat a pornak és az éghajlatnak megfelelően
A porgyűjtési környezet nagyon változatos: cement-, fa-, acél-, vegyi-, élelmiszer-minőségű, magas páratartalom, fagypont alatti tél. A szeleptest anyagának és a membrán minőségének meg kell felelnie a feltételeknek, hogy elkerülhető legyen a duzzadás, repedés vagy ragadós működés.
Kiválasztási ellenőrző lista (nyomtassa ki)
- Port mérete és csatlakozási típusa (menetes/karimás, soros/szögletű)
- Üzemi nyomástartomány és rendelkezésre álló tartálytérfogat
- A tekercs feszültsége (AC/DC), a csatlakozó típusa és a vezérlő kimenete
- Környezeti hőmérséklet-tartomány és páratartalom
- Levegőminőségi szint (olaj/víztartalom) és szűrési stratégia
- Szükséges szerviz hozzáférés (membránkészlet rendelkezésre állása, újraépíthetőség)
Gyors specifikációs és döntési táblázat
Használja ezt a táblázatot gyors döntéstámogató eszközként. Nem helyettesíti a mérnöki tervezést, de a beszerzést igazodik ahhoz, ami valóban számít.
| Döntési tényező | Mit kell ellenőrizni | Ha figyelmen kívül hagyja, láthatja | Gyakorlati tipp |
|---|---|---|---|
| Port mérete | Szelepnyílás kontra fúvócső/fúvóka korlátozások | Gyenge impulzusok, emelkedő DP | A nagyobb nem mindig jobb, ha az alsó szakaszt elfojtják |
| Válaszidő | Gyors nyitás/zárás | „Lágy” pulzus, amely nem pattintja le a tortát | A stabil tisztítás érdekében előnyben részesítse az ismételhetőséget |
| Nyomásablak | Valódi nyomás a tartályban terhelés alatt | Alultisztítás vagy membránfeszültség | Mérje meg a nyomást pulzálás közben, ne csak alapjáraton |
| Tekercs feszültség | AC/DC, pontos feszültség, csatlakozó típusa | A tekercs túlmelegedése, gyújtáskimaradások | Match vezérlő kimenet; kerülje az „elég közeli” feszültségcseréket |
| Levegőminőség | Víz/olaj tartalom; szűrés és vízelvezetés | Ragadás, szivárgás, jegesedés, gyors membránkopás | Kezelje a levegőt technológiai folyadékként – tiszta és száraz nyer |
Telepítési gyakorlatok, amelyek megakadályozzák a problémák 80%-át
A legtöbb „rossz szeleppel” kapcsolatos panasz valójában a rendszer telepítésével vagy üzembe helyezésével kapcsolatos. Ha szeretnéd a teASCO impulzusszelephogy megbízhatósági részként viselkedjen, a telepítést megbízhatósági feladatként kezelje.
Ezeket a telepítés során végezze el
- Tartsa tisztán a csöveket:Öblítse át a vezetékeket a felszerelés előtt. Az apró törmelékek károsíthatják a tömítőfelületeket.
- Használjon megfelelő tömítési módszereket:Kerülje a menetes csatlakozások túlhúzását, ami torzíthatja a beállítást.
- Támogató csővezetékek:Ne hagyja, hogy nehéz fúvócsövek lógjanak a szeleptesten.
- Erősítse meg a tekercs földelését és védelmét:A stabil áramellátás és a megfelelő vezetékezés megakadályozza a kiégést.
- Impulzusidőzítés ellenőrzése:Kezdje konzervatív; állítsa be a DP-trendek és a por viselkedése alapján.
Kerülje el ezeket a gyakori hibákat
- A nedvességkezelés kihagyása (nincs leeresztő stratégia, nincs szárító, nincs vízleválasztó).
- Az impulzusfrekvencia növelése a növekvő DP „kijavítására” a kiváltó okok ellenőrzése nélkül.
- Tekercsfeszültségek keverése egy kollektorban gyors alkatrészcsere után.
- A fúvócső/fúvóka eltömődésének figyelmen kívül hagyása – majd a szelep hibáztatása a gyenge impulzusokért.
Hibaelhárítás: Tünetek, okok, javítások
Ha a porgyűjtő rosszul működik, a sebesség számít. Használja az alábbi tünet-első megközelítést, hogy szűkítse, mi történik, mielőtt vakon cserélné az alkatrészeket.
| Tünet | Valószínű oka | Gyors ellenőrzések | Fix |
|---|---|---|---|
| Gyenge pulzus / gyenge tisztítás | Alacsony tartálynyomás, korlátozott fúvócső/fúvóka, lassú szelep reakció | Ellenőrizze a nyomást pulzálás közben; ellenőrizze a fúvókák lyukait; figyelje az „éles” pulzushangot | Nyomás helyreállítása; egyértelmű korlátozások; ellenőrizze a megfelelő szelep/tekercs specifikációkat |
| Folyamatos légszivárgás | Membrán kopás, törmelék az ülésen, tömítés sérülés | Szappan teszt ízületeken; szigetelje el a szelepet a szivárgás forrásának ellenőrzéséhez | Cserélje ki a membránkészletet; tiszta ülés; javítja a levegő szűrését |
| A szelep gyújtáskihagyása / szabálytalan pulzálás | Feszültséghiba, laza vezetékezés, vezérlő kimeneti probléma | Mérje meg a tekercs feszültségét terhelés alatt; ellenőrizze a csatlakozókat és a földelést | Megfelelő vezetékezés; megfelelő tekercset használjon; ellenőrizze a vezérlő csatornáit |
| A membrán túl gyakran meghibásodik | Nedvesség/olaj szennyeződés, túlzott pulzálás, nem megfelelő a hőmérséklet | Engedje le a nedvességet; ellenőrizze a levegőszűrőket; tekintse át az impulzusfrekvencia beállításokat | Száraz/tiszta levegő; az időzítés optimalizálása; válassza ki az éghajlatnak megfelelő membránanyagot |
| Hideg időben ragadó / jegesedés | Víz a levegővezetékben, fagy a szeleptestnél | Ellenőrizze a lefolyókat; keressen vizet a tartályban; figyeli a harmatpontot | Javítja a szárítást; szigetelni; állítsa be a kompresszort és a leeresztési stratégiát |
Pro tippje:Ha a DP emelkedik, de az impulzusok „normálisan hangzanak”, ne álljon meg itt – ellenőrizze a fúvóka beállítását és a fúvócső furatának állapotát. Egy tökéletes szelep nem tudja kompenzálni a részben eltömődött fúvócsövet.
Karbantartási ütemterv a kiszámítható teljesítmény érdekében
Nem kell pulzáló szelepet "bebabálni", de megismételhető rutinra igen. A cél az, hogy elkapják a kisebb problémákat, mielőtt leállásokká válnának.
| Intervallum | Mit tegyek | Mit akadályoz meg |
|---|---|---|
| Napi / műszakonként | Engedje le a nedvességet; ellenőrizze a légnyomás stabilitását; gyors DP pillantás | Jegesedés, ragadás, gyenge impulzusok, meglepetés DP tüskék |
| Heti | Figyeljen a rendellenes szivárgási hangokra; ellenőrizze a vezetékeket és a csatlakozókat | Levegőpazarlás, tekercs gyújtáskimaradások, időszakos hibák |
| Havi | Fúvócső/fúvókák helyszíni ellenőrzése; ellenőrizze az impulzusidőzítés beállításait | Alultisztítás, túltisztítás, egyenetlen sorbetöltés |
| Negyedévente/félévente | Ellenőrizze a membrán állapotát (szükség szerint); a levegőszűrő teljesítményének ellenőrzése | Hirtelen szivárgások, gyakori átépítések, instabil impulzusenergia |
Ha a növény zord porral vagy szélsőséges éghajlattal rendelkezik, rövidítse le az ellenőrzési ciklust. A megbízhatóság mindig olcsóbb, mint a vészhelyzet.
Források és dokumentáció a bizalom érdekében
Amikor forrásból egyASCO impulzusszelep(vagy kompatibilis cserék), kérjen olyan dokumentációt, amely támogatja a környezetében a kiszámítható használatot.
Amit komoly vásárlóknak kell kérniük
- Egyértelmű specifikációs lap:csatlakozás típusa, nyomástartomány, tekercsfeszültség és szervizkészlet részletei.
- Anyag és kompatibilitási megjegyzések:membrán opciók a hőmérséklet és a levegő minőségéhez.
- Minőségi nyomon követhetőség:a tétel azonosítása, az ellenőrzési feljegyzések és a csomagolás sértetlensége.
- Szerviz támogatás:útmutatás a telepítéshez, az időzítéshez, a hibaelhárításhoz és az újraépítési időközökhöz.
Ahol a Qingdao Star Machine Technology Co., Ltd. belefér
atQingdao Star Machine Technology Co., Ltd., csapatunk pulzussugaras alkatrészekkel és gyakorlati mérnöki útmutatásokkal támogatja a porgyűjtési projekteket – különösen azoknak a vásárlóknak, akik kevesebb meglepetést szeretnének a telepítés után. Ha megpróbálja stabilizálni a DP-t, csökkenteni a sűrített levegő hulladékát, vagy csökkenteni a nem tervezett zsákház állásidőt, segítünk a kiválasztási tényezők (port konfiguráció, tekercsfeszültség, levegőminőségi stratégia) érvényesítésében és az Ön működési körülményeihez való igazításában.
Erről az útmutatóról
Ez a cikk gyakorlati referenciaként készült a porgyűjtési műveletekhez és karbantartáshoz. Az impulzusszelepek vizsgálatakor vagy szervizelésekor mindig kövesse a helyszín biztonsági eljárásait, a zárolási/kijelölési követelményeket és a berendezés kézikönyveit.
GYIK
Egy impulzusszelepnek hányszor kell kivillannia percenként?
Nincs univerzális szám. Kezdje a konzervatív időzítéssel a porterhelés és a cél DP tartomány alapján, majd hangoljon az adatok alapján. Ha agresszíven pulzál csak azért, hogy a DP ne emelkedjen fel, akkor ez egy jel a légnyomás stabilitásának, a fúvócső korlátozásainak ellenőrzésére, valamint arra, hogy a szelep reakciója és mérete megegyezik-e a kollektorral.
Mi okozza az impulzusszelep folyamatos szivárgását?
A gyakori okok közé tartozik a membrán kopása, a tömítőfelületen lévő törmelék, a levegő szennyeződése (olaj/víz) vagy az ülés sérülése. A folyamatos szivárgás pazarolja a sűrített levegőt, és más problémákat is elfedhet, mivel a rendszer soha nem „pihen” teljesen az impulzusok között.
A nagyobb port mindig jobb?
Nem mindig. Ha a fúvócső, a fúvókák vagy a szerelvények korlátozóak, egy nagyobb szelep nem hoz arányos javulást. A gyors reagálás, a megfelelő áramlás és a lefelé irányuló útvonal megfelelő kombinációját szeretné elérni, amely ténylegesen hatékonyan tudja használni a levegőt.
Miért égnek ki a tekercsek a porgyűjtőkön?
A feszültség eltérése, az instabil áramellátás, a hibás vezetékezés, a túlzott pulzusfrekvencia vagy a hő felhalmozódása egyaránt hozzájárulhat. Ellenőrizze a tekercs specifikációit a vezérlőkimenet ellen, védje a vezetékeket a vibrációtól, és kerülje a gyors pulzálást az alapvető tisztítási problémák megoldásaként.
Mikor kell a membránkészletet cserélni?
Cserélje ki, ha szivárgást, gyengült impulzusokat, lassú reakciót vagy látható membránkopást lát az ellenőrzés során. Ha a környezetben magas a páratartalom vagy rossz a levegő minősége, az átépítési időközök rövidebbek lehetnek – a levegő szűrésének és elvezetésének javítása drámaian meghosszabbíthatja a membrán élettartamát.
Végső gondolatok
A porgyűjtő csak annyira megbízható, mint a tisztítórendszere. Ha a DP instabil, a táskák korán meghibásodnak, vagy a sűrített levegő költségeit ellenőrizhetetlennek érzik, az impulzussugárhurokra összpontosítva – és kiválasztva a megfelelőtASCO impulzusszelepkonfiguráció – gyakran biztosítja a leggyorsabb ROI-t.
Készen állsz abbahagyni a találgatást?
Ossza meg porgyűjtőjének alapjait (szűrő típusa/száma, tartálynyomás, fúvócső elrendezése, tekercsfeszültség és helyszíni klíma), és mi segítünk leszűkíteni a stabil, költséghatékony szelepbeállítást. Ha kevesebb leállást és kiszámíthatóbb DP-t szeretne,lépjen kapcsolatba velünkés tegyük a tisztítórendszert úgy, ahogy kell.
